Sketch交互原型功能怎么用?
Sketch49 交互原型新功能,对于 UI 设计师们来说是不是新福利呢?我们一起看看!
看到2月28日 Sketch49 新版本发布的消息,打开了官网看到了最新的版本更新视频,确实还是挺激动的。UIBANG 来和大家一起看看 Sketch49 的版本更新了哪些新功能吧。
一、交互原型功能

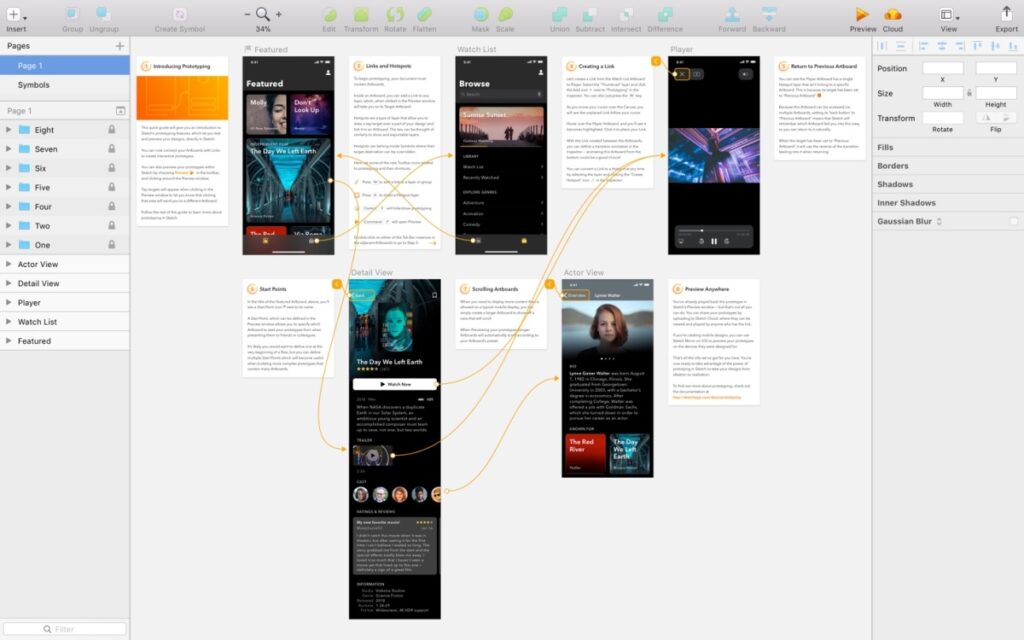

画板( Artboards )和热区( Hotspot )链接实现页面间的跳转,实现动态交互原型(类似交互软件 Marvel 中的热区链接 )。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-1-1024x640.jpg)

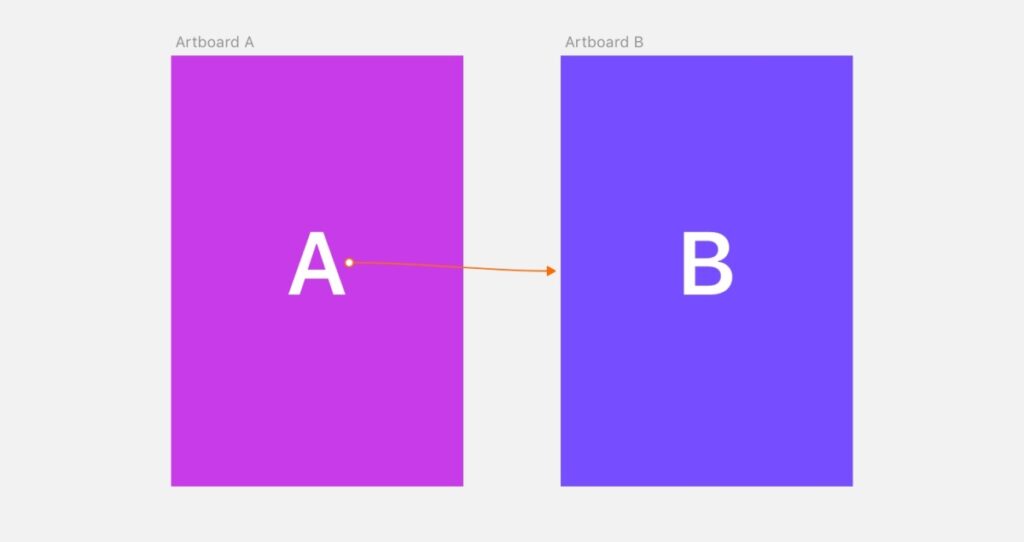

Sketch49 版本中的交互原型预览图(话说这线条敢不敢再乱点,页面多了眼会瞎么?相比之下 Principle 还算很好了)我觉得这也是 Sketch需要解决的一个使用体验问题,期待后续版本可以有好的解决方案。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-2-1024x542.jpg)
二、便捷的效果预览
设计制作的交互原型,可以通过三种方式预览查看。

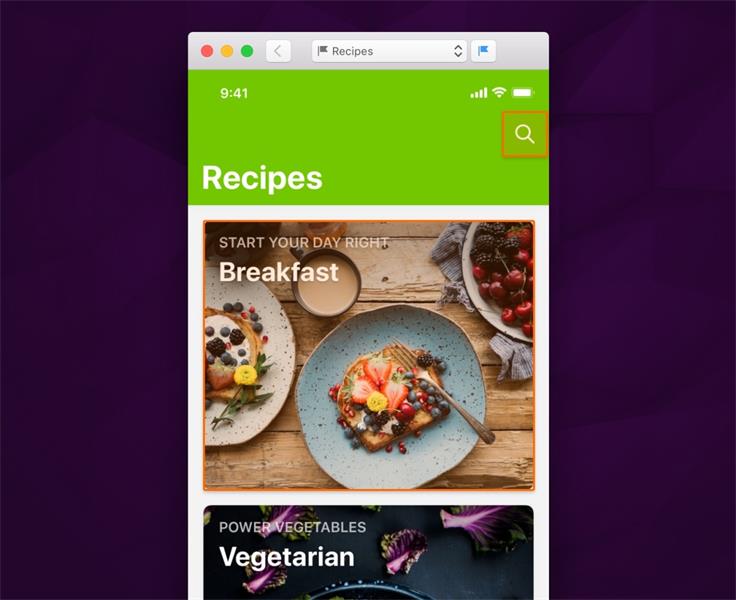

1. Sketch软件内部预览(类似于 Principle 中的预览窗口,或 xcode 中的模拟器)。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-3.jpg)
2. Sketch Mirror内实时预览( USB 连接或同局域网内预览操作)。
3. Sketch Cloud 内实时预览(登录 Sketch Cloud 后可将项目文件上传至官方云端,实现在线多人预览,并可进行讨论。)
三、其他更新

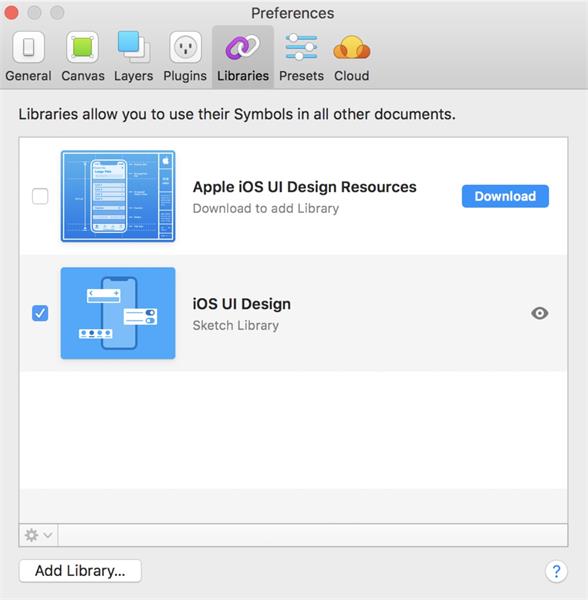

Sketch Cloud 中文件可安装为 Libraries。
增强复制粘贴大型文档性能。
改进 EPS/SVG 格式文件 导入。
渐变锚点改为单击增加。
图层列表拖入画板内不再是位图。
优化缩略图性能新增原型设计模板及修复已知 Bug。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-4.jpg)
四、交互原型功能教程
1. 页面链接跳转(也就是画板之间的切换)

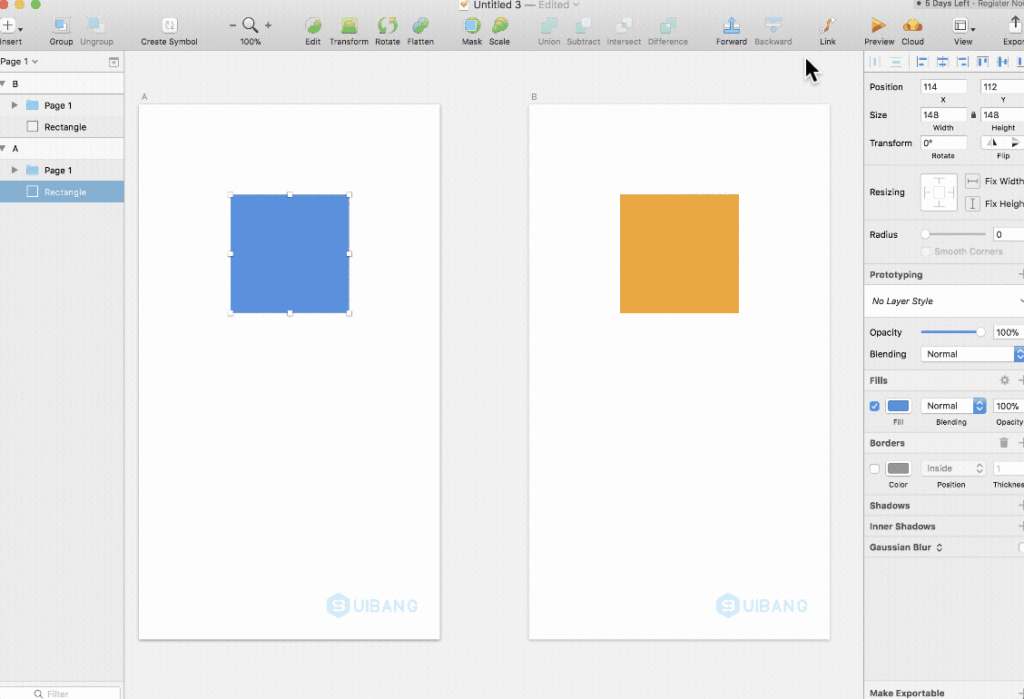

更新到 Sketch49 后,在工具栏右侧会发现「Link」功能按钮。
选中画板中的一个对象后可激活「Link」按钮(仅选中画板无法创建链接)。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-5-1024x699.gif)
创建 Link 链接后,我们会发现 Sketch 左侧图层矩形上的变化(多了一个曲线箭头,表示有链接)。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-6.jpg)

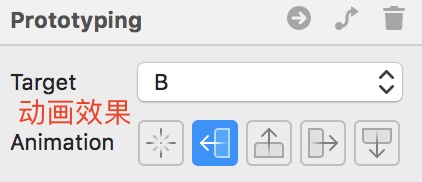

修改页面切换动效。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-7.jpg)
从左至右分别是:无 、向左切换、向右切换、向上切换、向下切换(第一个版本可能比较保守,没有太多动效选择)。
2. 如何取消链接操作

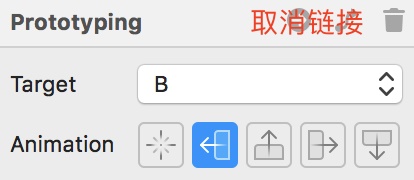

选中原有链接对象 — 矩形 ,右侧面板中可编辑链接。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-8.jpg)
或将 Target 修改为 none。

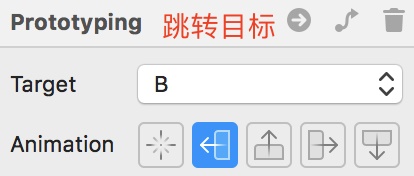

检测页面逻辑可以通过查看跳转目标验证。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-33.jpg)
3. 如何创建热区
在 Sketch 中 热区称为 Hotspot ,可以通过菜单栏中的 Insert(插入)找到,也可以使用快捷键 H。

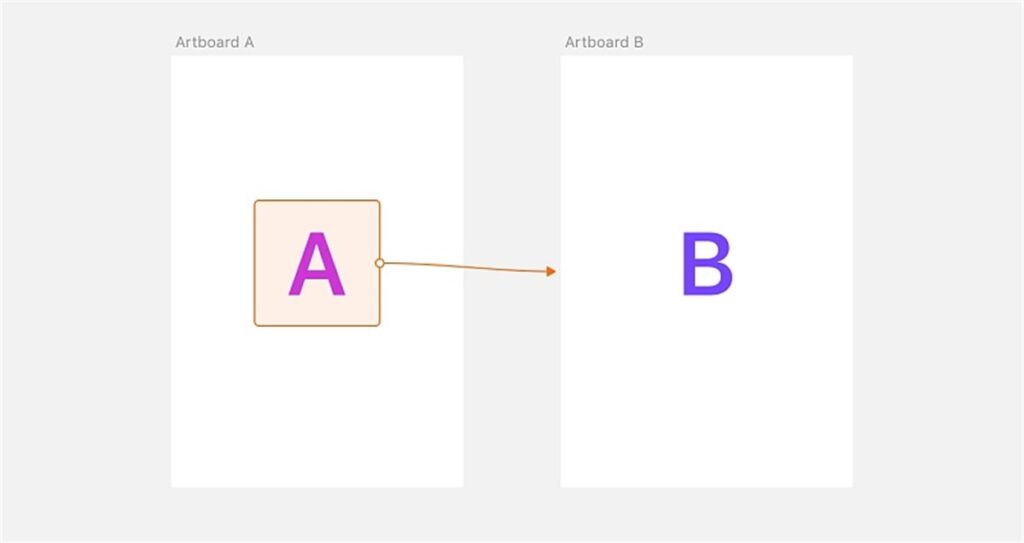

在画板内鼠标左键圈出「热区」范围,箭头指向目标画板(页面)。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-9-1024x543.jpg)

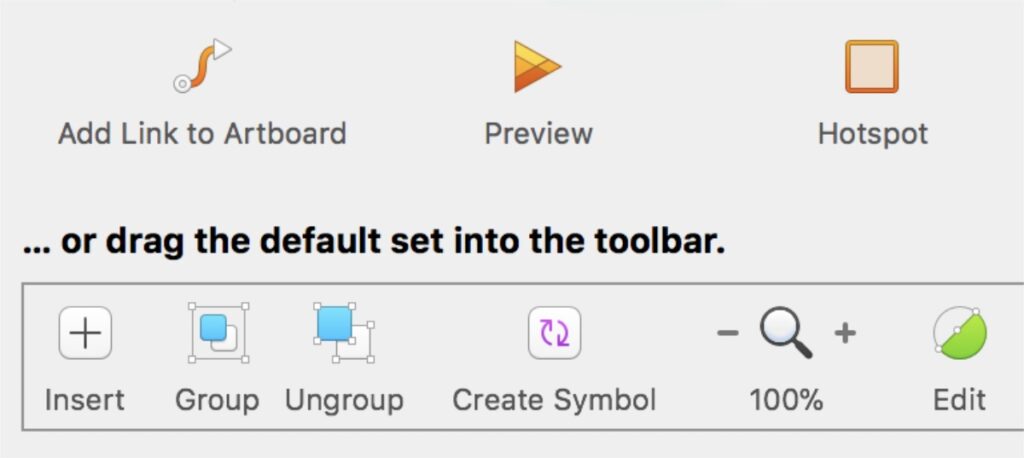

在自定义工具栏中可以为「热区」添加快捷入口。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-10-1024x458.jpg)
4. 如何预览交互效果
Sketch 软件内部预览(黑屏的小伙伴请看文末说明)

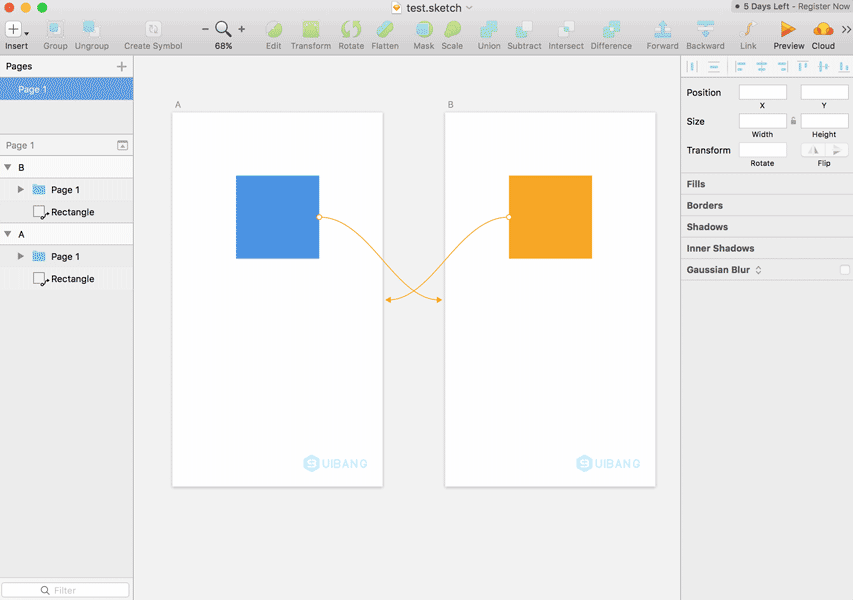

连线操作完成后,点击 预览按钮。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-11.jpg)
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-12.gif)

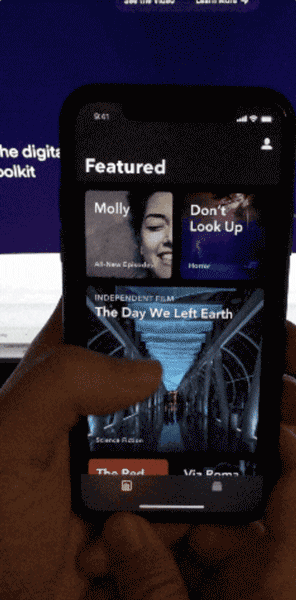

Sketch Mirror 手机内预览(暂无 Android 版本,且无法像 Principle 缓存至手机内离线操作)
打开 Sketch Mirror,按照在 Sketch 内设置的交互操作即可。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-13.gif)

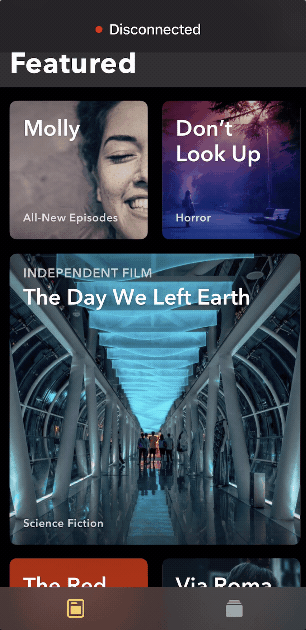

当忘记操作热区时,会有红色线框提示。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-14.gif)
Sketch Cloud 云端团队协作预览

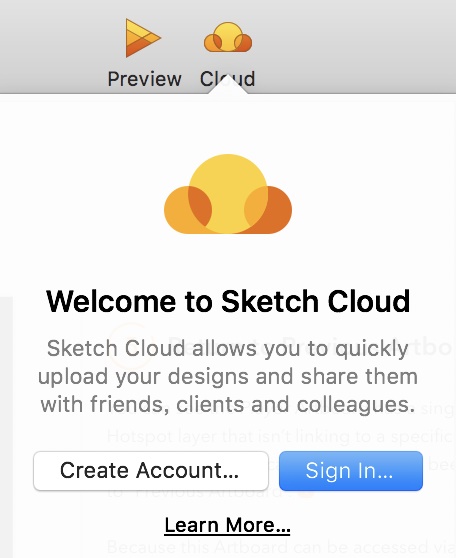

注册/登录 Sketch Cloud。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-15-1.jpg)

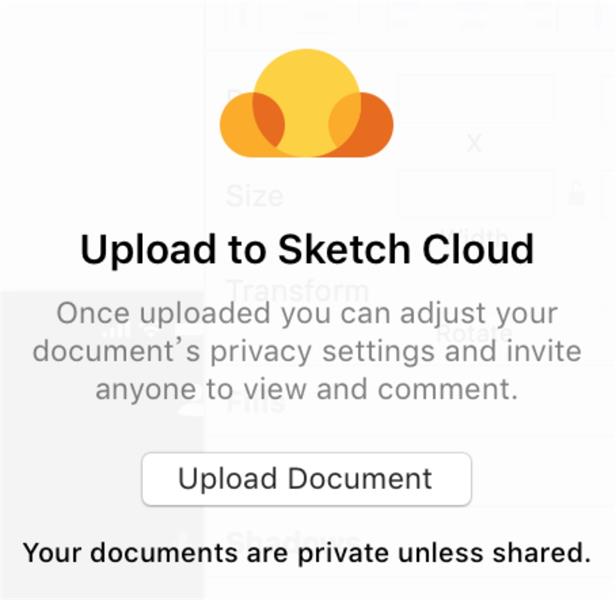

登录后可将当前项目上传至 Sketch Cloud 云端。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-16.jpg)

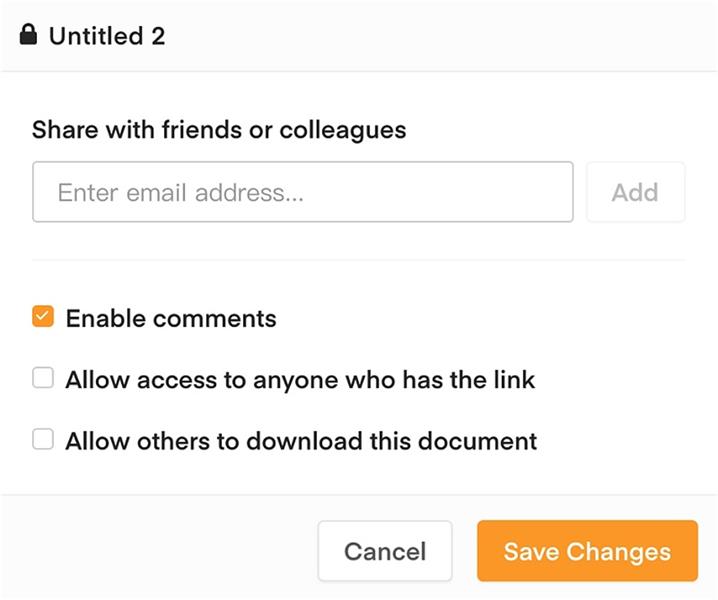

邀请项目成员及权限设置。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-17.jpg)
![Sketch 49 的交互原型新功能怎么用?来看这篇教程!](https://image.uisdc.com/wp-content/uploads/2018/03/uisdc-jh-20180305-18.jpg)

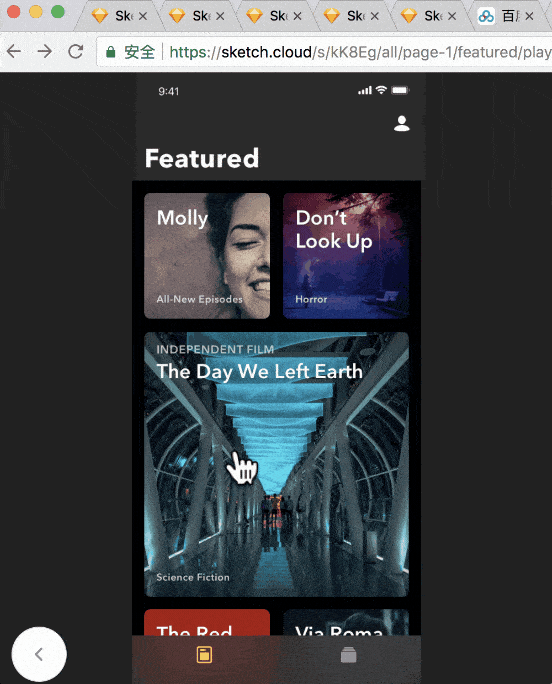

上传成功后可查看当前原型项目。
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-19-1.gif)

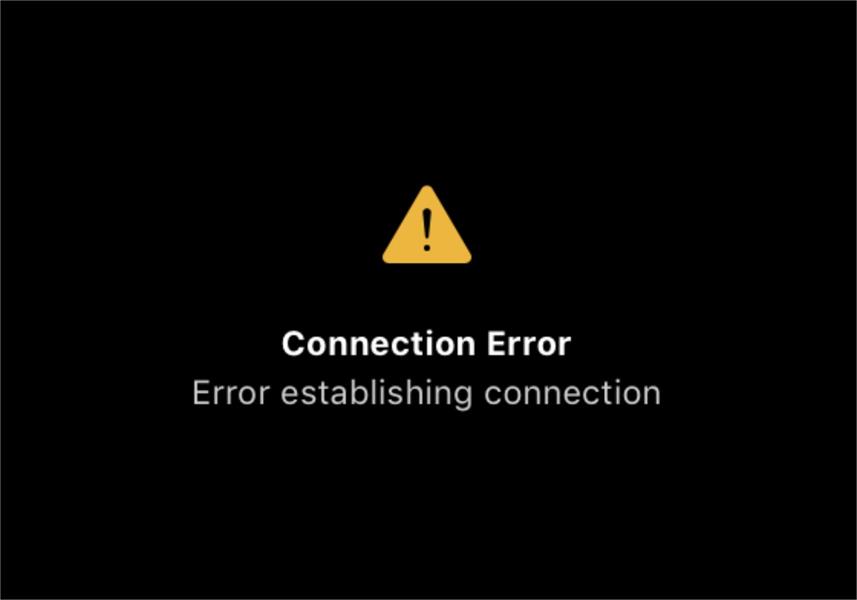

五、Sketch49 预览窗口「黑屏」怎么回事?
![](https://www.zhsketch.com/wp-content/uploads/2021/04/uisdc-jh-20180305-20.jpg)
本人也遇到了这个问题,郁闷了很久,找了几个小伙伴一起帮忙测试,发现疑似问题是OS X 版本导致,我的 MacBook PRO(10.12.6 )可正常预览显示,家中的 iMAC(10.13.3)却一直无法连接。
